當前位置：網站首頁 » 產品展示 »8英寸端側聯壓力容器（膜殼)

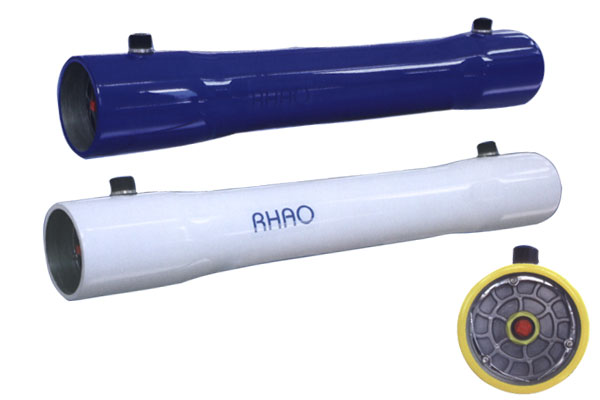

8英寸端側聯壓力容器（膜殼)

8"端、側聯壓力容器（膜殼）/8"End、Side Port Membrane Housing

產品選型 Product Selection

1、連接類型：8040側聯（蜂窩）
                     8040側聯（平板）
                     8040端聯
2、壓力類型：150、300、450、600、800、1000PSI；
3、長度范圍：1芯至7芯；
4、外觀顏色：標準配置為白色，可根據客戶要求定制；
5、特殊規格可定制。 1、Connection Type:8040 Side Port(cellular board)
                                  8040 Side Port(flat board)
                                   8040 End Port
2、The type of pressure:150,300,450,600,800,1000PSI;
3、The type of length:1--7 Core;
4、The appearance of color:Standard configuration of color
      is white,Colors can be customized according to
      customers'requirement.
5、Special specifications can be customized.

   技術要求 Technical Requirements

1、膜殼制造方法按JC692-1998標準；
2、膜殼設計壓力為150、300、450、600、800、1000PSI，
     允許工作溫度范圍為17℃--49℃;
3、膜殼滲透實驗采用水壓試驗方法以，實驗壓力為標準壓力的
     1.5倍。
1、The manufacturing method of our FRP pressure vessel(
      membrane housing)is in accordance with the standard
      JC6925-1998;
2、Design for the pressure of the FRP pressure vessel
     (membrane housing)is 150、300、450、600、800、
     1000PSI，and the permitted scope of working
      temperature is -7℃--49℃;
3、The permeability test of the membrane housing with a
      way of using water pressure.The test pressure is
      1.5 times of the standard pressure

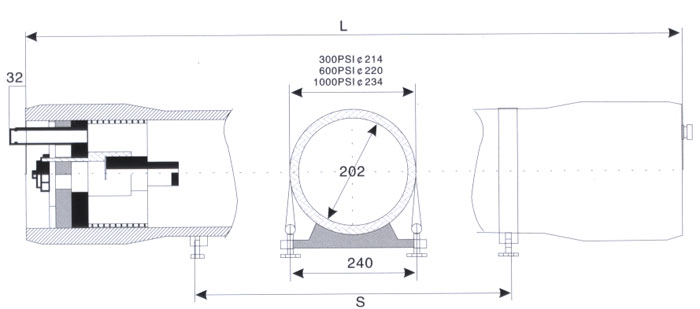

8"端聯安裝示意圖

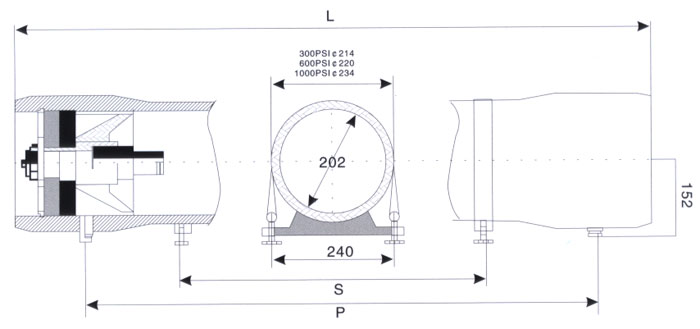

8"側聯安裝示意圖

主要安裝尺寸

工作壓力

節數

L(mm)

S(mm)

P(mm)

工作壓力
節數
L(mm)

S(mm)

P(mm)

300PSI

1

1459

700

1139

1000PSI

1

1504

700

1134

2

2475

1454

2155

2

2520

1454

2150

3

3491

2064

3171

3

3536

2064

3166

4

4510

1646*2

4190

4

4555

1646*2

4195

5

5526

2000*2

5206

5

5571

2000*2

5201

6

6542

2357*

6222

6

6587

2357*

6217

7

7560

3084*2

7240

7

7602

3084*2

7240

注：8"端聯式膜殼主要尺寸無P

上一篇：8英寸端聯壓力容器（海水）

產品選型	Product Selection
1、連接類型：8040側聯（蜂窩） 8040側聯（平板） 8040端聯 2、壓力類型：150、300、450、600、800、1000PSI； 3、長度范圍：1芯至7芯； 4、外觀顏色：標準配置為白色，可根據客戶要求定制； 5、特殊規格可定制。	1、Connection Type:8040 Side Port(cellular board) 8040 Side Port(flat board) 8040 End Port 2、The type of pressure:150,300,450,600,800,1000PSI; 3、The type of length:1--7 Core; 4、The appearance of color:Standard configuration of color is white,Colors can be customized according to customers'requirement. 5、Special specifications can be customized.
技術要求	Technical Requirements
1、膜殼制造方法按JC692-1998標準； 2、膜殼設計壓力為150、300、450、600、800、1000PSI，允許工作溫度范圍為17℃--49℃; 3、膜殼滲透實驗采用水壓試驗方法以，實驗壓力為標準壓力的 1.5倍。	1、The manufacturing method of our FRP pressure vessel( membrane housing)is in accordance with the standard JC6925-1998; 2、Design for the pressure of the FRP pressure vessel (membrane housing)is 150、300、450、600、800、 1000PSI，and the permitted scope of working temperature is -7℃--49℃; 3、The permeability test of the membrane housing with a way of using water pressure.The test pressure is 1.5 times of the standard pressure

工作壓力	節數	L(mm)	S(mm)	P(mm)	工作壓力	節數	L(mm)	S(mm)	P(mm)
300PSI	1	1459	700	1139	1000PSI	1	1504	700	1134
	2	2475	1454	2155		2	2520	1454	2150
	3	3491	2064	3171		3	3536	2064	3166
	4	4510	1646*2	4190		4	4555	1646*2	4195
	5	5526	2000*2	5206		5	5571	2000*2	5201
	6	6542	2357*	6222		6	6587	2357*	6217
	7	7560	3084*2	7240		7	7602	3084*2	7240
